Сварочные позиционеры

Сварочный позиционер вращает и наклоняет деталь так, чтобы шов всегда находился в самом удобном положении — обычно в нижнем. Сварщик ведёт горелку ровно, без неудобных поз, а кольцевые и круговые швы получаются равномерными. Позиционеры применяют при сварке фланцев, труб, ёмкостей, корпусов и других деталей вращения — от небольших мастерских до цехов тяжёлого машиностроения.

Виды сварочных позиционеров

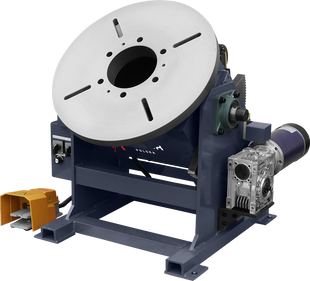

• Поворотные (планшайбовые). Круглый стол вращается и наклоняется. Лёгкие настольные модели METCOR WP220, WP350 и CORMAK PS-310 подходят для мастерской, CORMAK PS-500 и PS-650, METCOR WP500 и WP500T — для средних деталей, METCOR WP1000 и WP-2000 рассчитаны на крупные сборки весом до 2500 кг.
• Позиционеры-манипуляторы. METCOR WPH4500R дополнительно регулирует высоту стола и работает с деталями до 4500 кг.
• Роликовые вращатели. METCOR TRS1200, TRS2200 и TRS5000 вращают трубы, обечайки и ёмкости на роликах; диапазон диаметров зависит от модели.
• Позиционер со столешницей. Модель POS-MET с поворотной манипуляционной столешницей для сборки на плоскости.

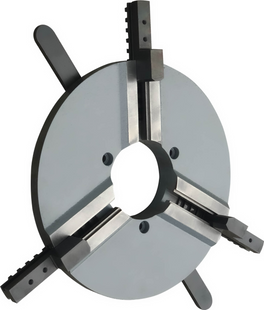

• Патроны. Самоцентрирующиеся трёхкулачковые патроны CORMAK WP200–WP600 и зажимные патроны METCOR WPC300 и WPC400 устанавливаются на планшайбу и быстро фиксируют трубу по центру.

Как выбрать позиционер

• Грузоподъёмность. Берите запас: заявленная нагрузка относится к оптимальному положению, а при наклоне и смещённом центре тяжести реальная допустимая масса меньше.
• Диаметр стола и угол наклона. Стол должен уверенно держать деталь, а диапазон наклона (у разных моделей 0–90° или 0–135°) — выводить шов в нужное положение.
• Скорость вращения. Плавная регулировка позволяет подобрать скорость под диаметр детали и режим сварки.
• Тип детали. Для фланцев и коротких деталей подходит планшайба с патроном, для длинных труб и ёмкостей — роликовый вращатель.
• Питание и мощность привода. Сверьте требования к сети с возможностями цеха.

Что ещё понадобится

Позиционер обычно работает в связке с полуавтоматом или аппаратом TIG — смотрите сварочные полуавтоматы и TIG сварку. Для сборки деталей перед сваркой пригодятся сварочные столы, а всё остальное — в разделе сварочное оборудование.

Частые вопросы

Можно ли варить на позиционере автоматически?

Да, позиционер часто используют вместе с неподвижно закреплённой горелкой: деталь вращается с заданной скоростью, и шов получается однородным по всей длине окружности.

Нужен ли патрон?

Для труб и цилиндрических деталей патрон значительно ускоряет установку и центровку. Проверьте, совместим ли он с вашей моделью позиционера.

Чем роликовый вращатель отличается от планшайбового позиционера?

Вращатель катит длинную деталь на роликах и не наклоняет её, планшайба позволяет и вращать, и наклонять деталь, но ограничена её габаритами и массой.
